Инструкции за употреба на Hanabitx:

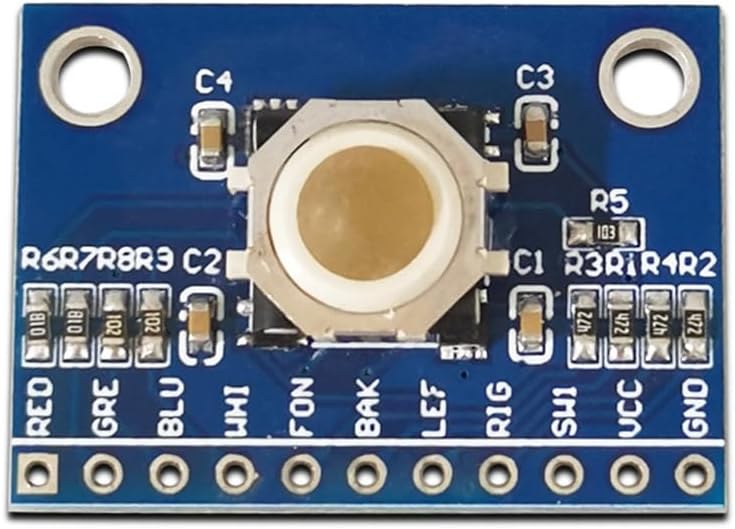

1. Свържете се към развойната платка чрез 11-пиновия конектор. Vcc може да бъде 5V или 3.3V.
2. Fon Нагоре Надолу Ляво Надясно SW1 Среден бутон Тези 5 пина са като входове за бутони и са свързани към микроконтролера.
3. Червено, Зелено, Синьо, Бяло Тези 4 пина се използват като изход на микроконтролера. Светлината за високо ниво е изключена, а светлината за ниско ниво е включена.
4. След свързване, напишете програма на вашата собствена развойна платка.
Общ преглед:

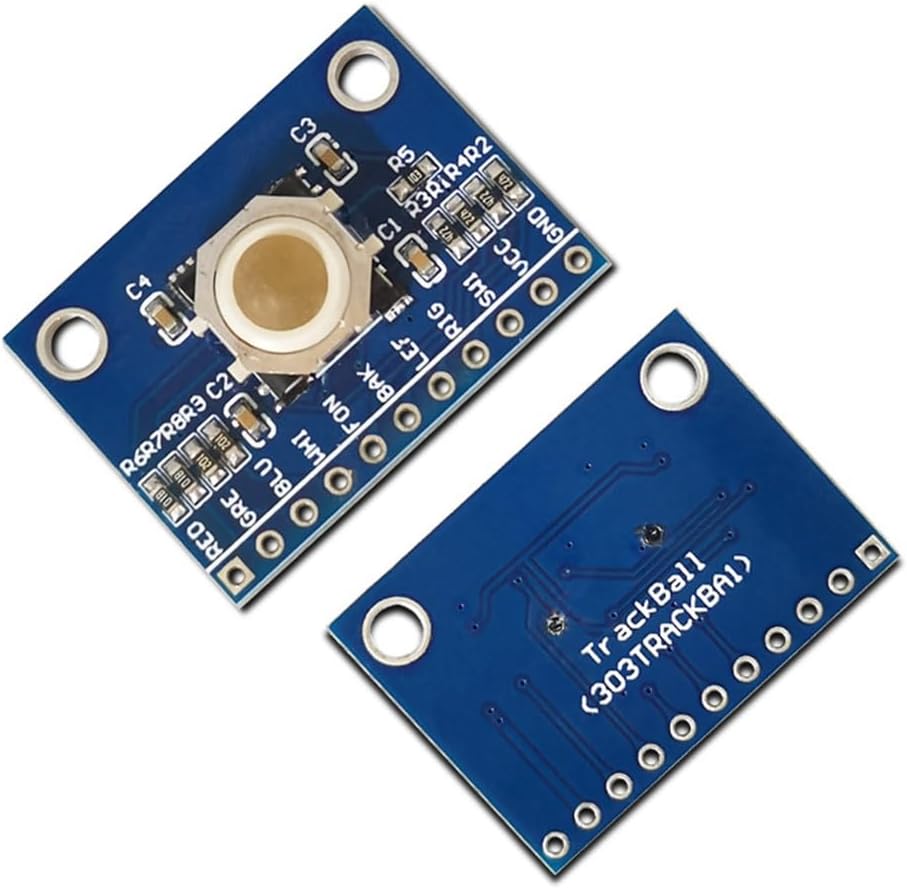

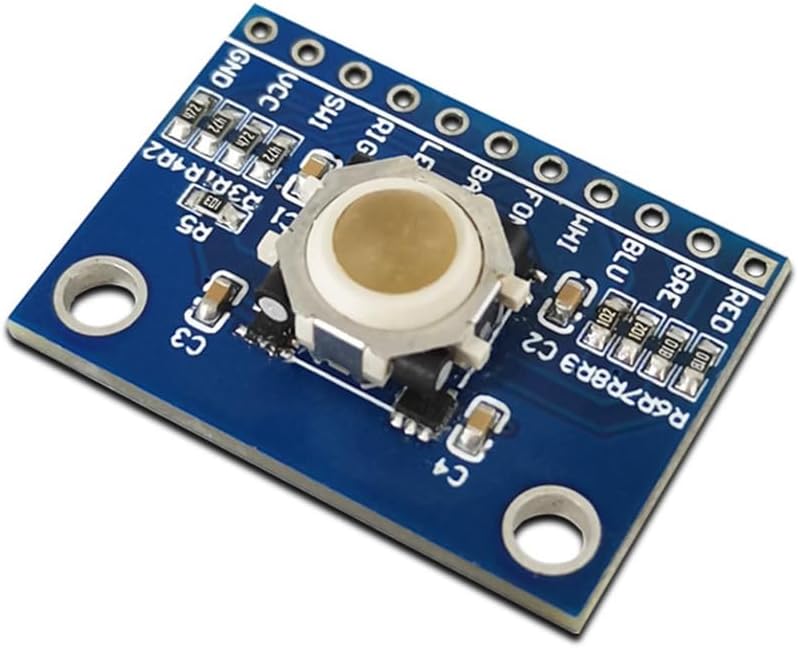

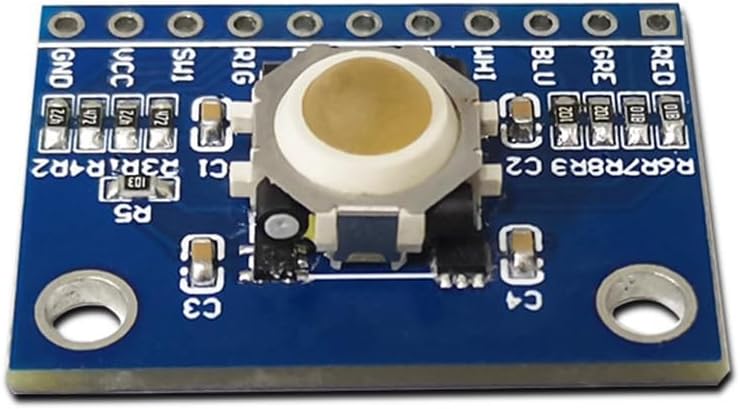

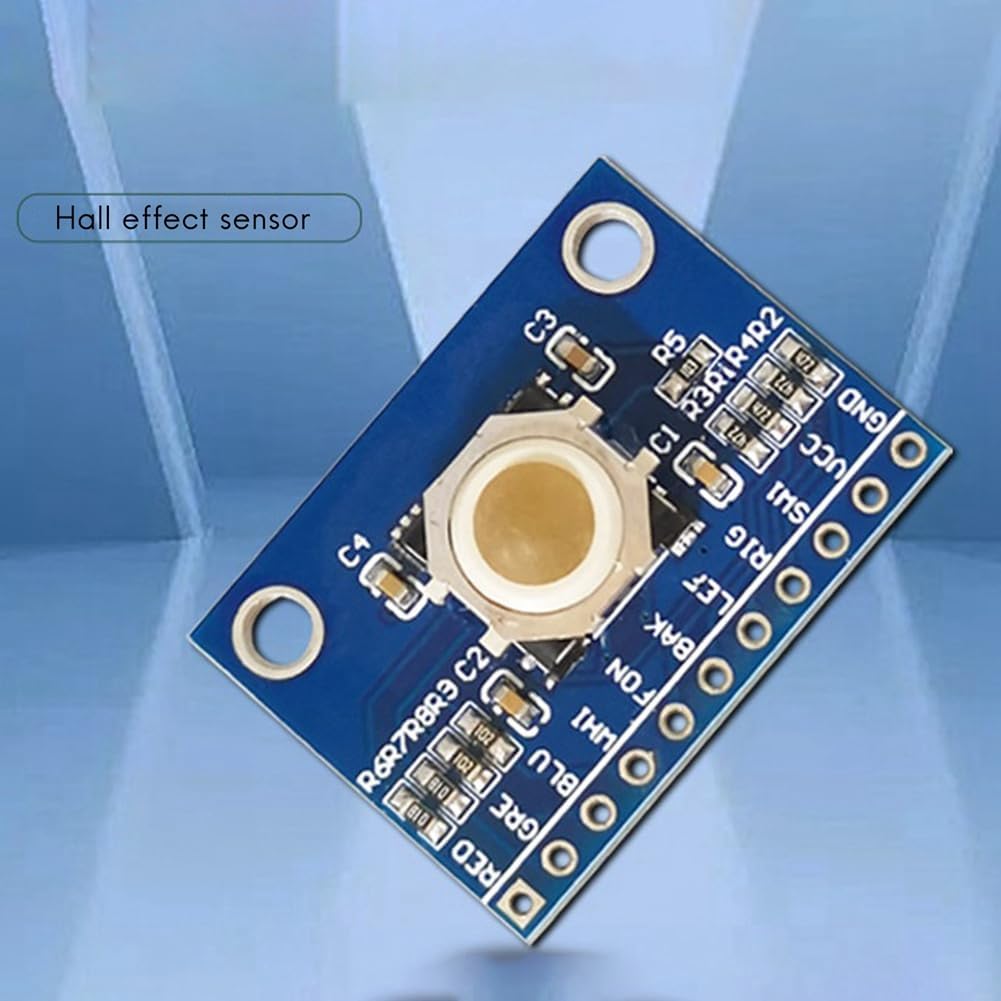

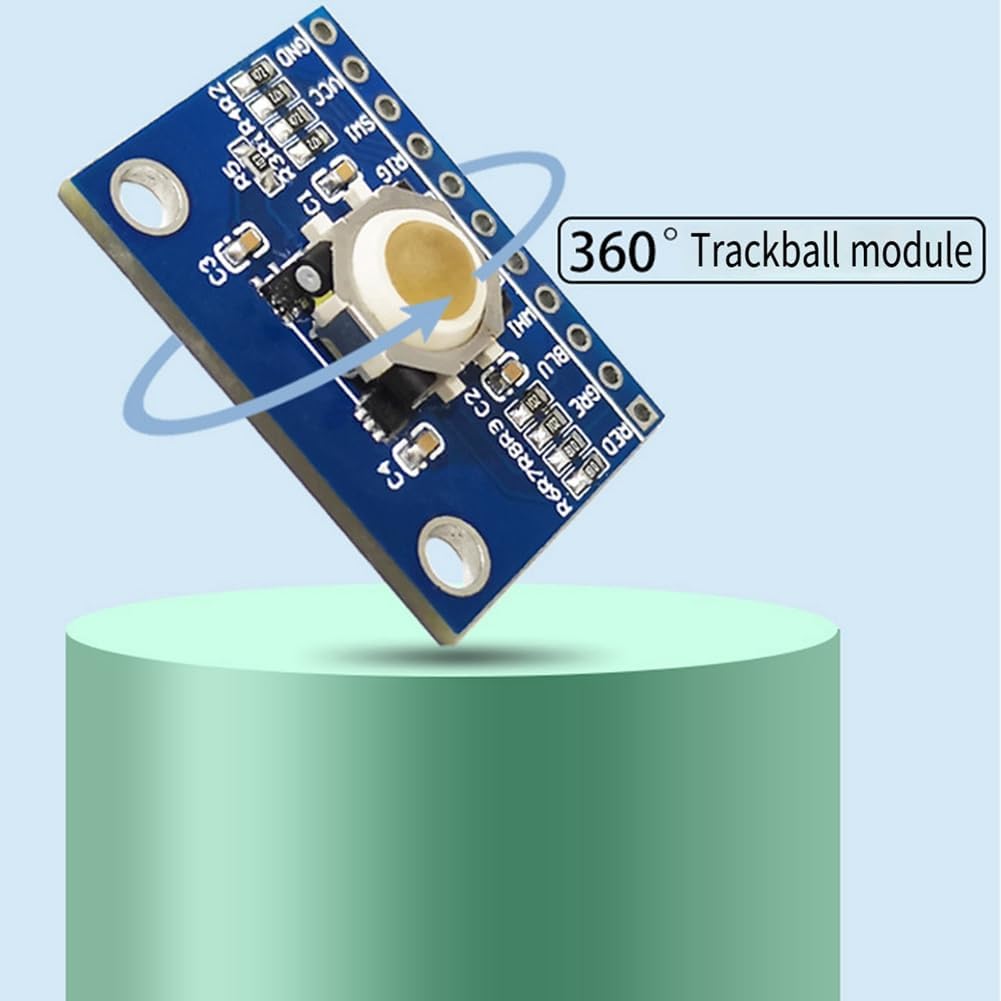

Модулът за тракбол е проектиран и произведен с Blackberry Trackball. Модулът може да задвижва въртящите се валове в посоки X и Y чрез движение на ролките. Той се върти чрез многополюсни намагнитени магнити, прикрепени към въртящите се валове, и изпраща сигнали към съответните SMD Hall елементи, за да определи траекторията на движение. . Малък SMD превключвател също е проектиран да улесни потребителя на тракбола при задействане на събития или "щракване" на селекции.
Забележка: различните партиди може да имат разлики във външния вид, цвета и отпечатаните символи, което не влияе на употребата.
Цвят: както е показано на снимката
Материал: PCB + Пластмаса + Метал

Комплектът включва:

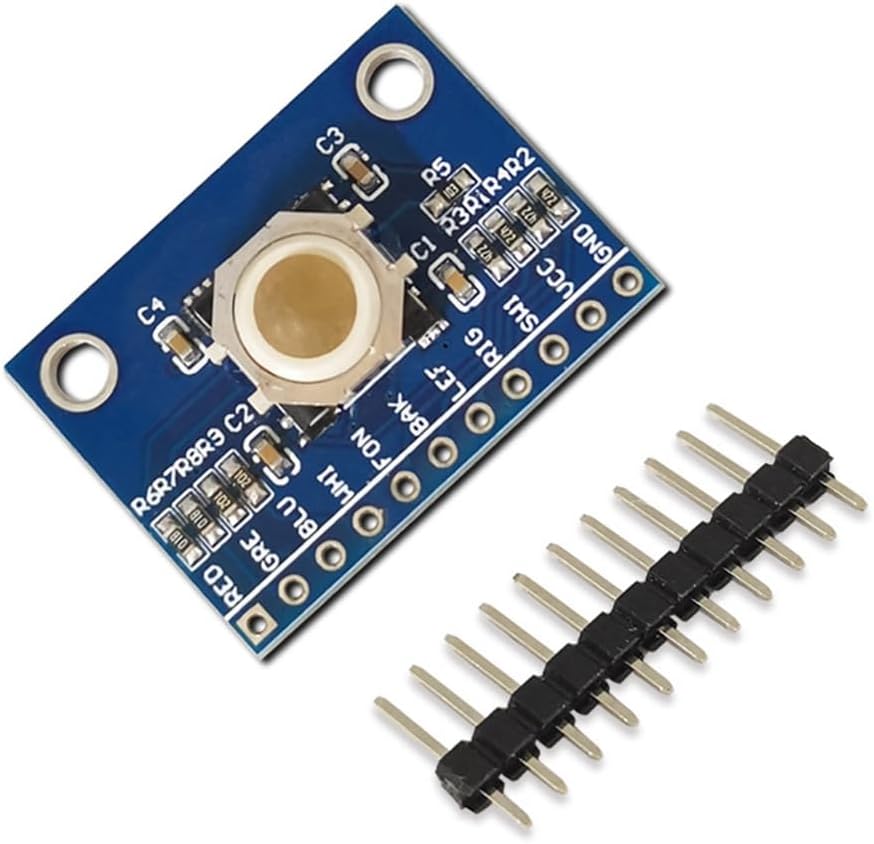

1 x Модул сензор за тракбол за Blackberry
1 x Единичен ред пинове (11 пина)

Само горното съдържание на пакета, други продукти не са включени.
Забележка: Отражението на светлината и различните дисплеи могат да доведат до малко по-различен цвят на артикула на снимката от действителния. Допустимата грешка в измерването е +/- 1-3 см.
