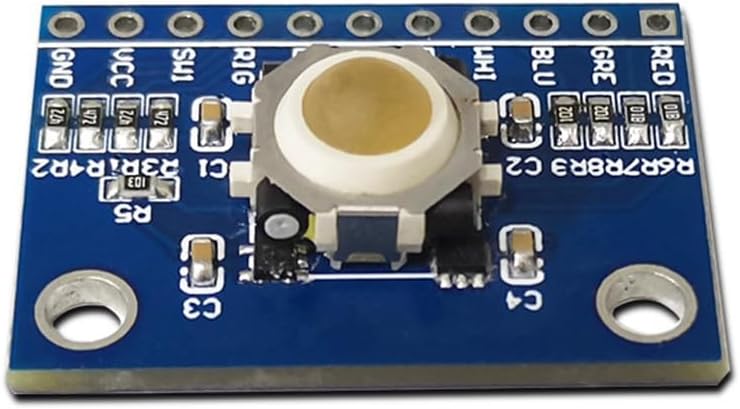

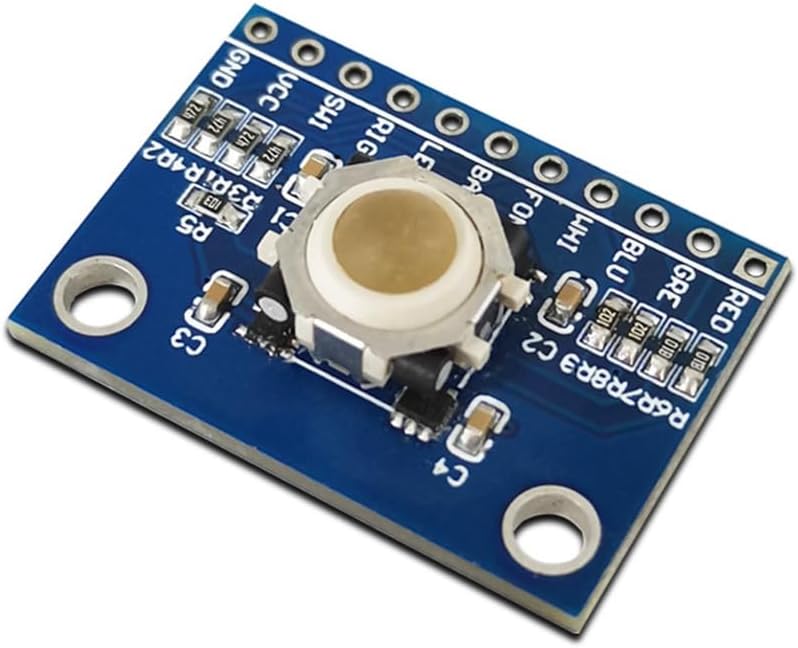

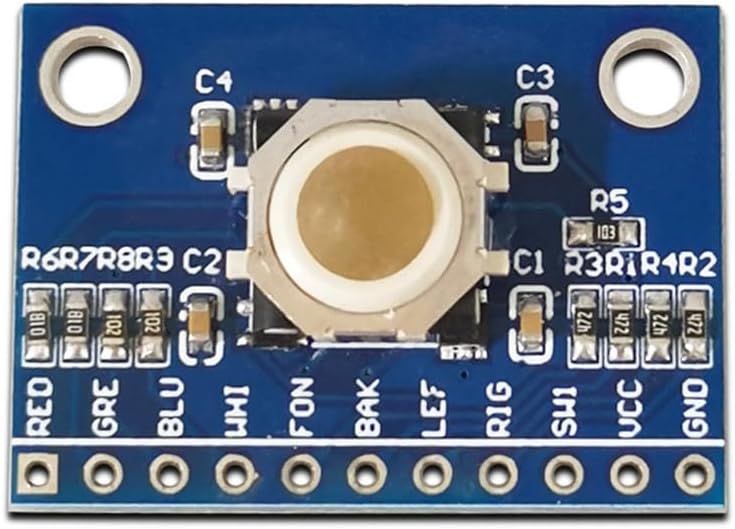

2. Fon Нагоре Надолу Ляво Ляво Право Десно SW1 Среден бутон. Тези 5 пина служат като важни входове и са свързани към микроконтролера.
3. Червен Размер Син Бял Бял. Тези 4 пина се използват като изход на микроконтролера. Светлината за високо ниво е изключена, а светлината за ниско ниво е включена.
4. След установяване на връзката, напишете програма на вашата собствена развойна платка.
Общ преглед

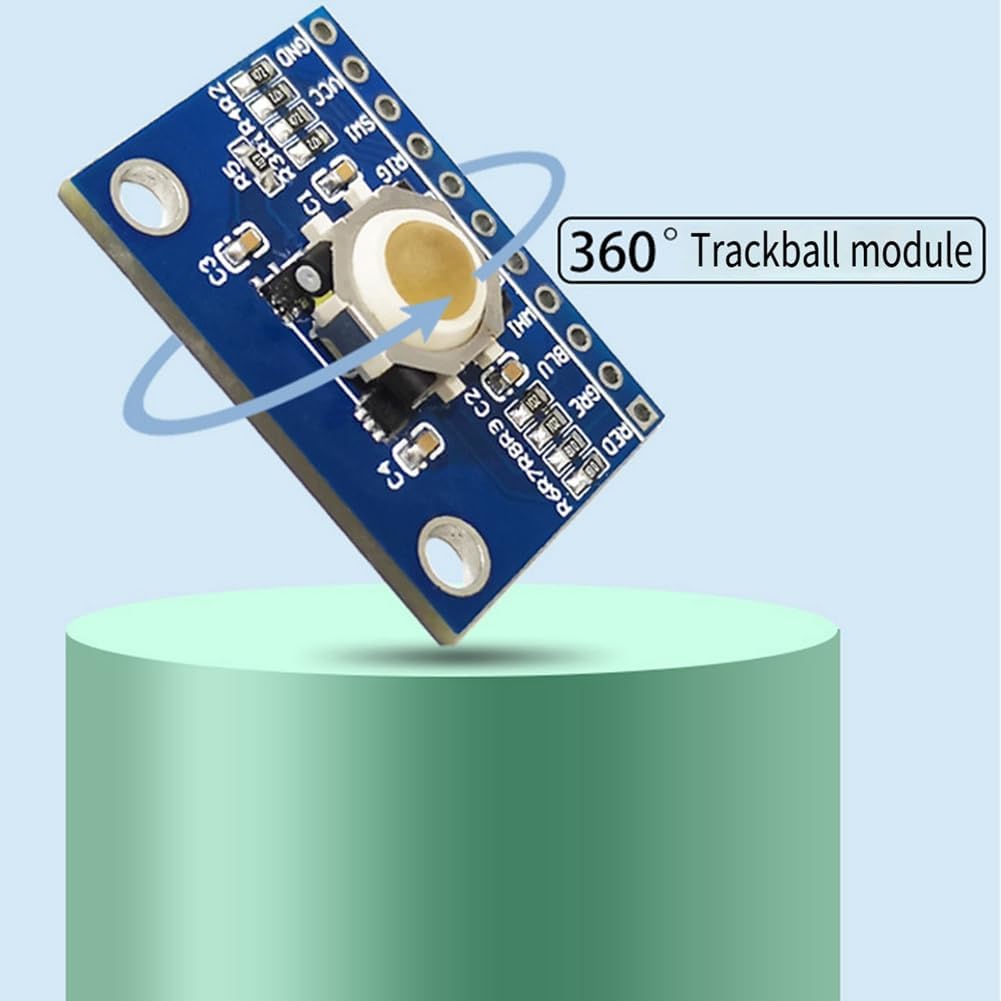

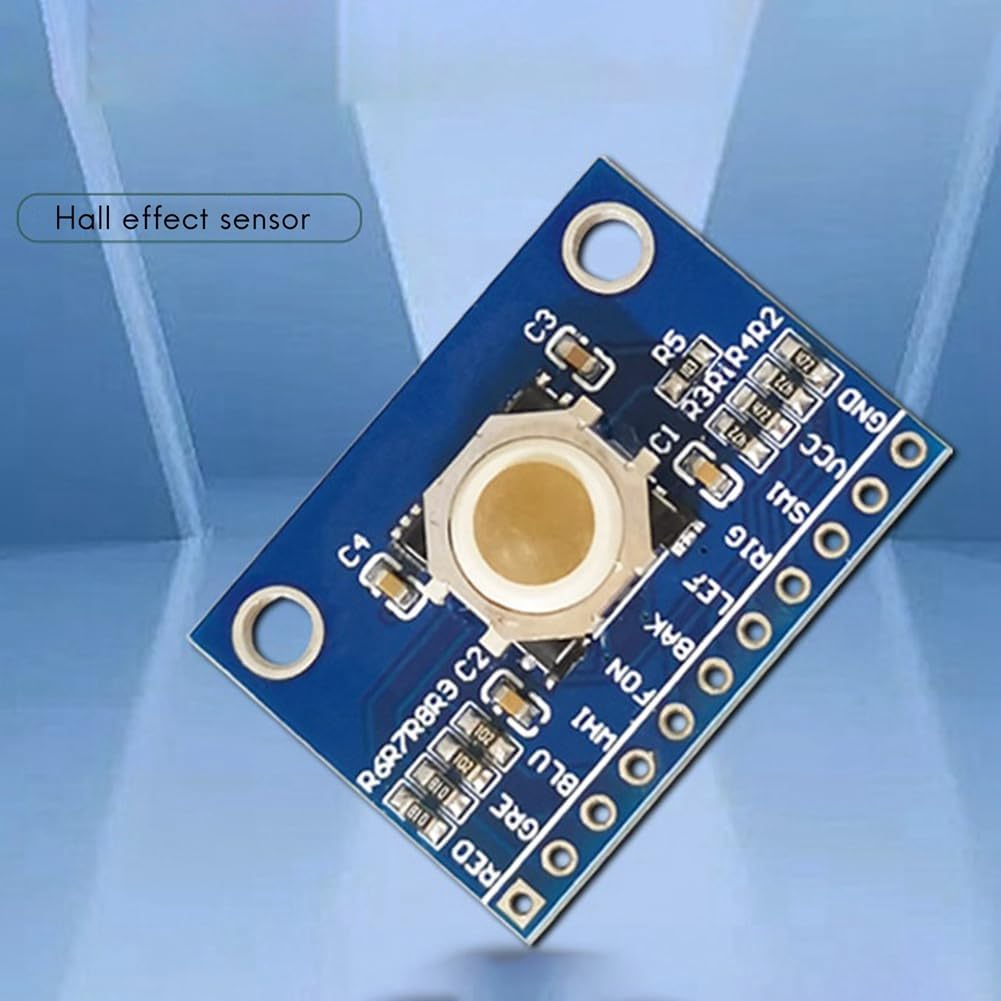

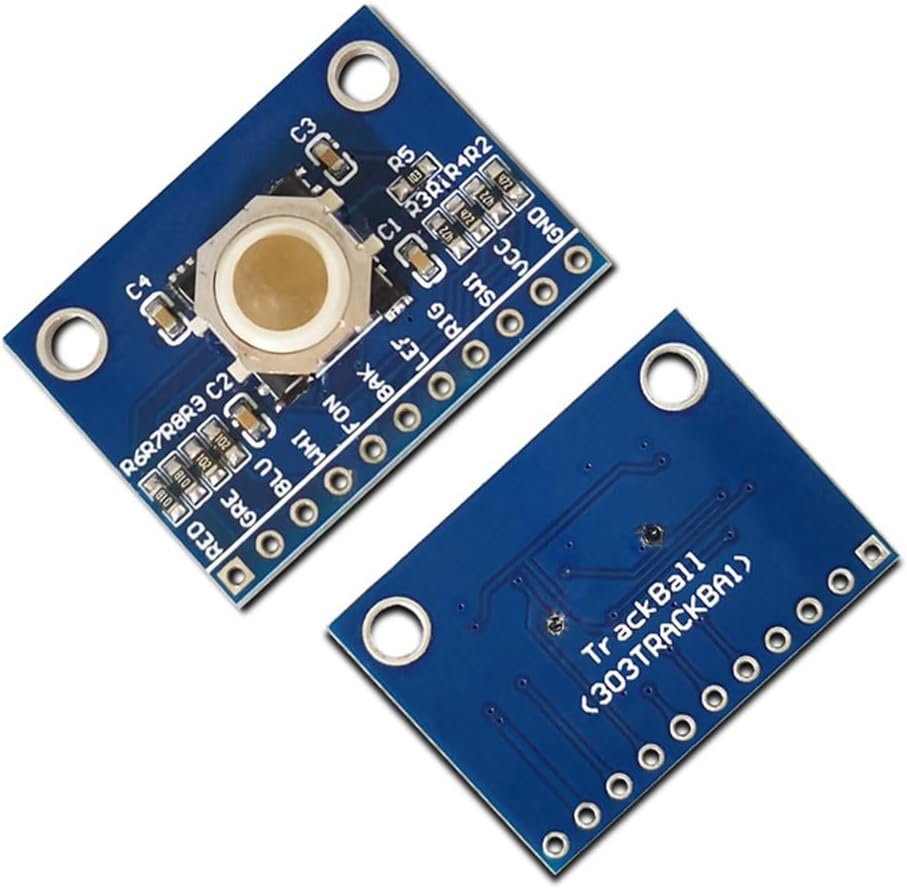

Модулът на тракбола е проектиран и произведен с помощта на Blackberry Trackball. Модулът може да задвижва въртящите се валове чрез търкалящо движение в посоки X и Y. Той се върти чрез многополюсни намагнитени магнити, прикрепени към въртящите се валове, и изпраща сигнали към съответните SMD елементи на Хол, за да определи траекторията на движение. . Има и малък SMD превключвател под тракбола, който улеснява потребителите да задействат събития или да щракват върху селекции.
Забележка: Различните партиди може да имат разлики във външния вид на продукта, цвета и отпечатаните символи, но това не влияе на употребата
Цвят: Както е показано на снимката
Материал: PCB + пластмаса + метал.

Съдържание на пакета:
1 x Сензорен модул за тракбол Blackberry

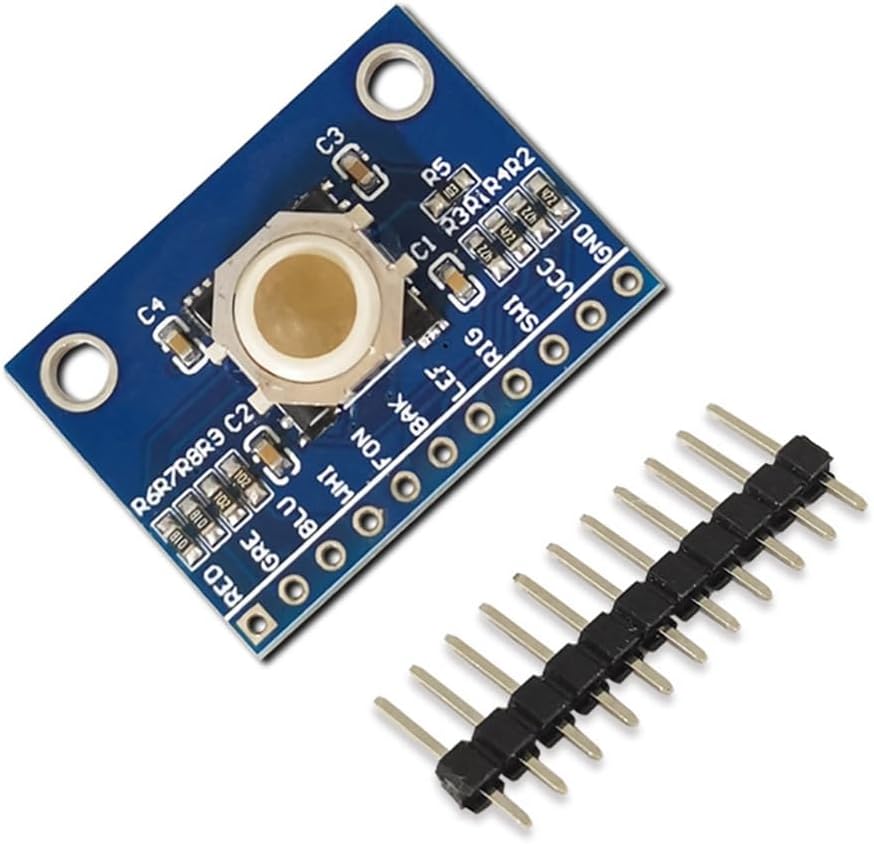

1 x единичен ред пинове (11 пина).

Само горепосоченото съдържание на пакета, други продукти не са включени.
Забележка: Поради отражението на светлината и настройките на екрана, цветният тон на снимките и действителния продукт може леко да се различава. Допустимата грешка в измерването е +/- 1-3 см.
