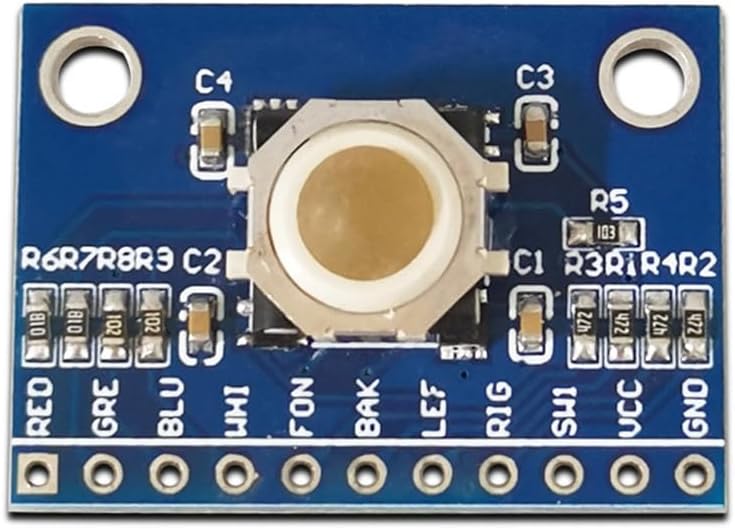

2. Фон Нагоре Надолу Ляво Ляво Право Десно SW1 Среден бутон. Тези 5 пина служат като важни входове и са свързани към микроконтролера.
3. Червено, зелено, синьо, синьо, бяло, бяло. Тези 4 пина се използват като изход на микроконтролера. Светлината за високо ниво е изключена, а светлината за ниско ниво е включена.
4. След установяване на връзката, напишете програма на вашата собствена развойна платка.
Общ преглед

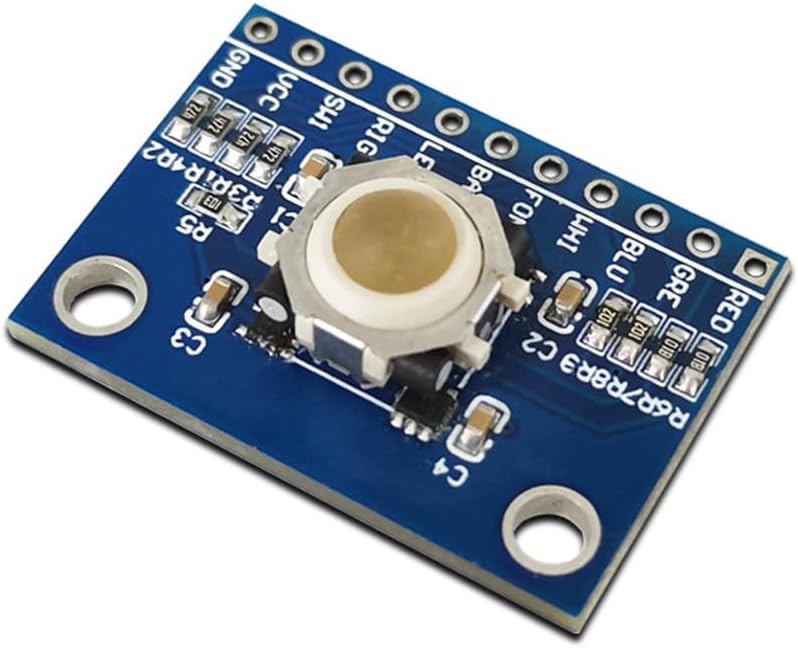

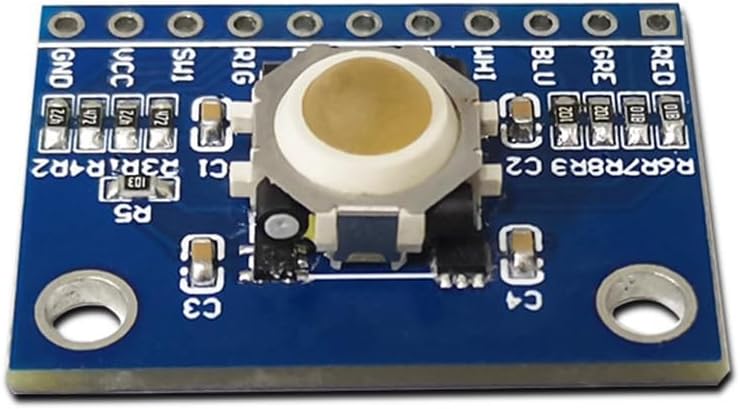

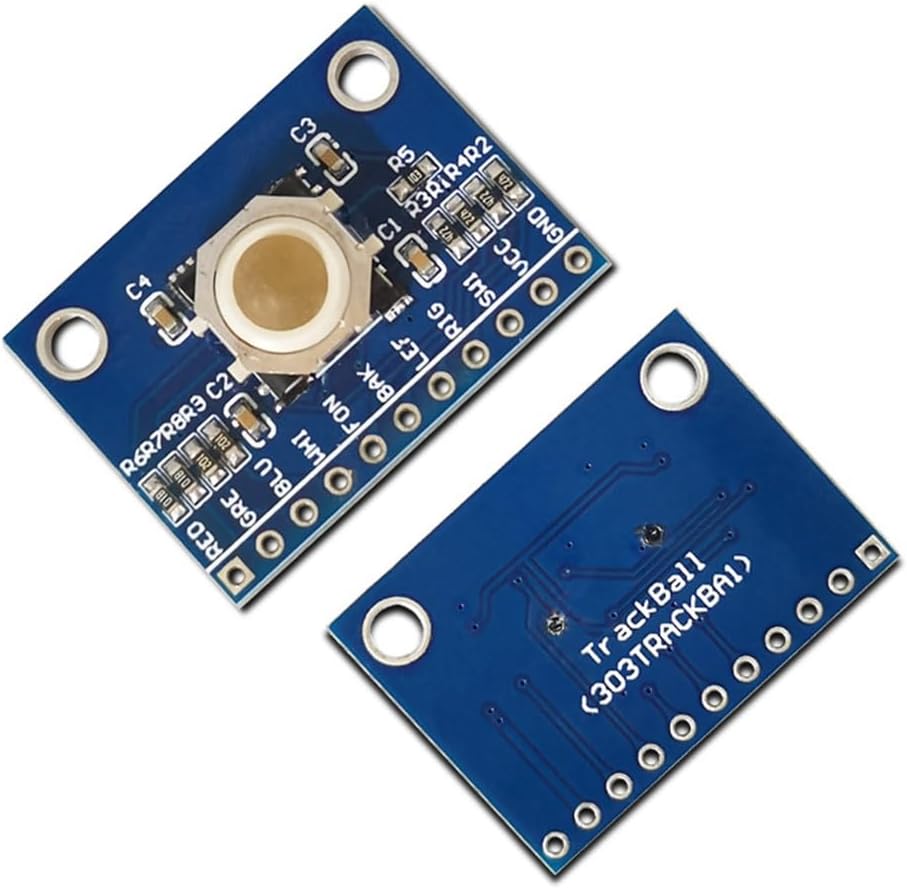

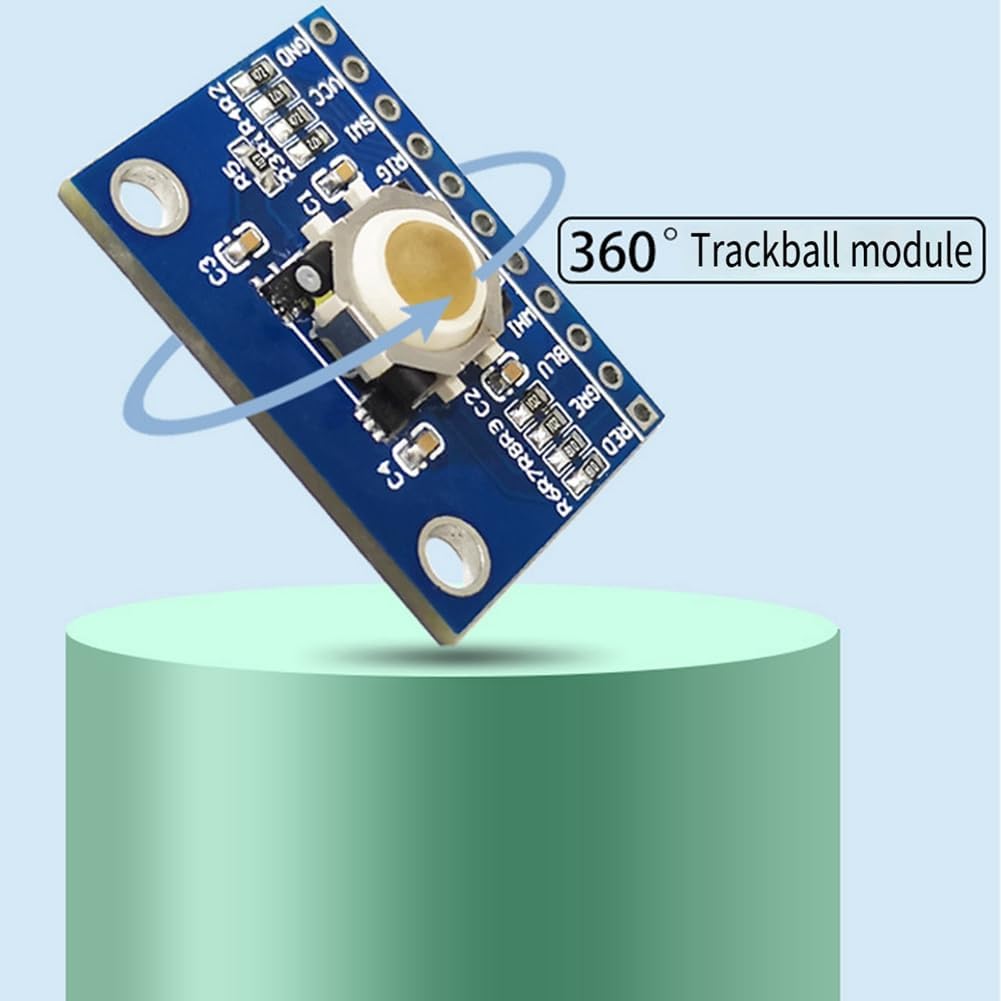

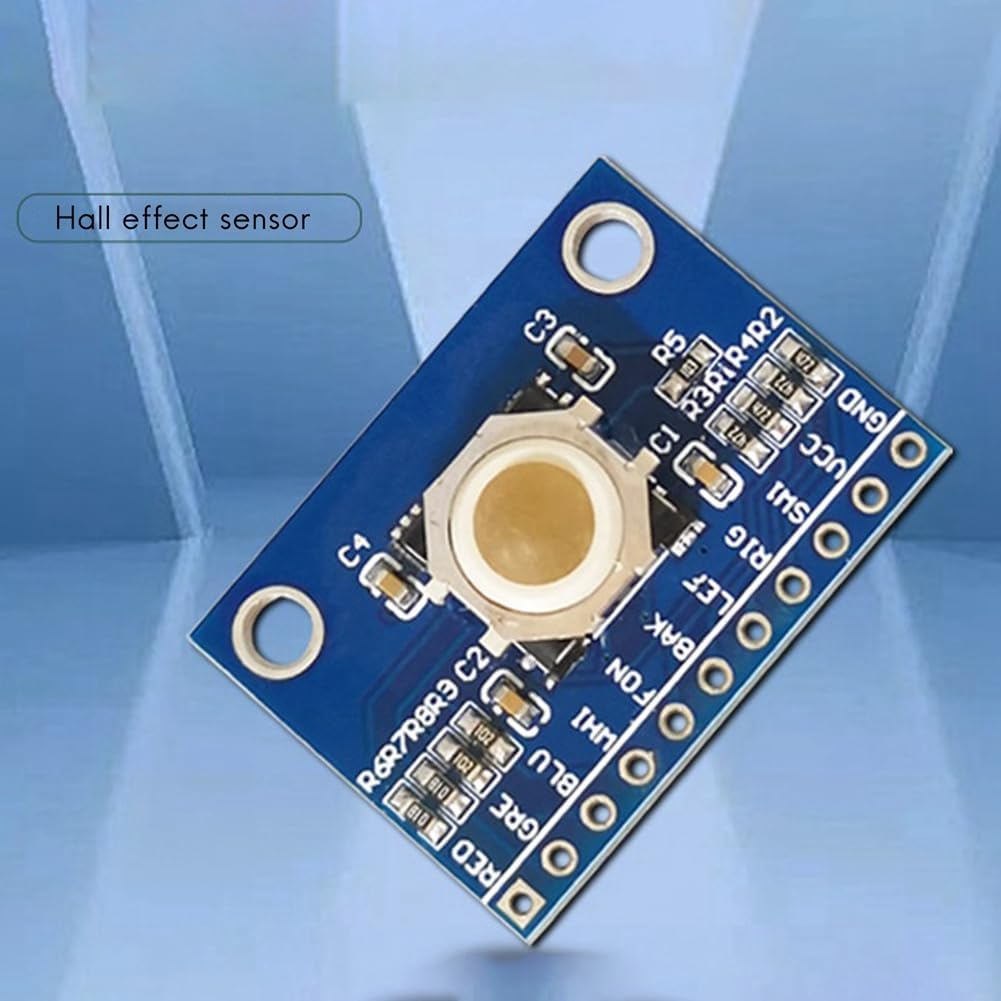

Модулът на тракбола е проектиран и произведен с помощта на Blackberry Trackball. Модулът може да задвижва въртящите се валове чрез търкалящо движение в посоки X и Y. Той се върти чрез многополюсни намагнитени магнити, прикрепени към въртящите се валове, и изпраща сигнали към съответните SMD елементи на Хол, за да определи траекторията на движение. . Под тракбола има и малък SMD превключвател, който улеснява потребителите да задействат събития или да избират чрез щракване.
Забележка: Различните партиди може да имат разлики във външния вид на продукта, цвета и отпечатаните символи, но това няма да повлияе на употребата.
Цвят: Както е показано на снимката.
Материал: PCB + пластмаса + метал.

Съдържание на пакета:

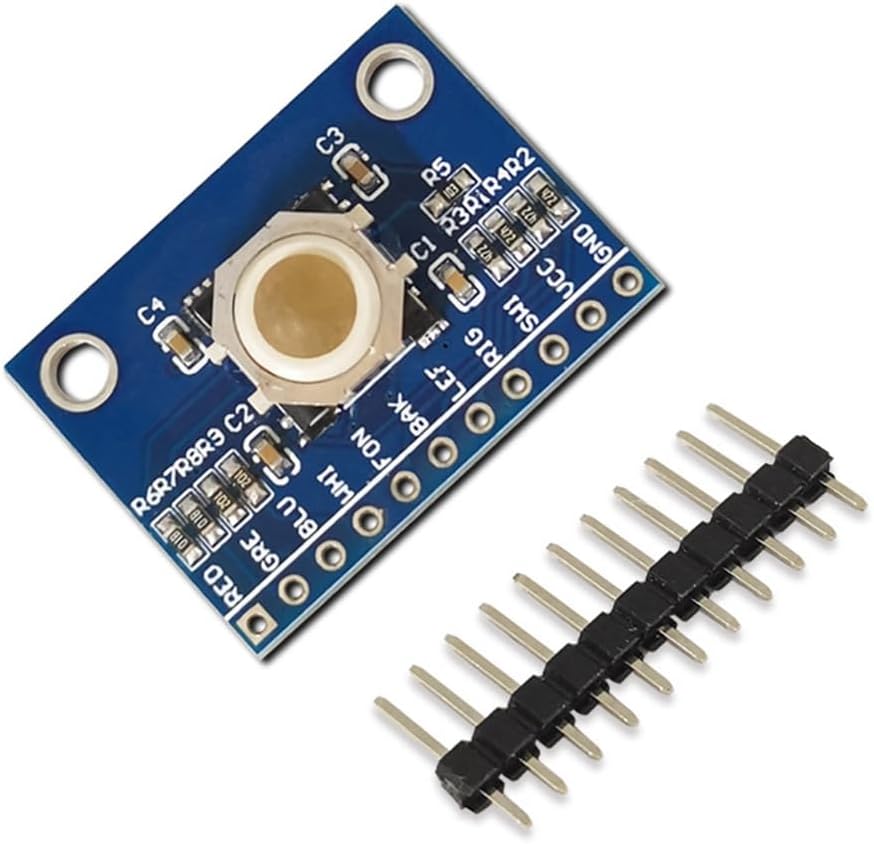

1 x Модул сензор за тракбол за Blackberry
1 x единичен ред пинове (11 пина).

Само горепосоченото съдържание на пакета, други продукти не са включени.
Забележка: Поради отражението на светлината и настройките на монитора, цветът на артикула на снимките може леко да се различава. Допустимата грешка в измерването е +/- 1-3 см.
